Keba | P30 x-series/Dienstwagen-Edition OCPP - Konfiguration für ChargePilot

Verbindung mit der Ladestation

Lokale Verbindung

Öffne den Web-Server

• Nach dem Neustart wird die IP-Adresse der Ladestation im Display angezeigt.

  • Verbinde dich per Switch mit dem gleichen Netzwerk.

  • Überprüfe/ Passe die Netzwerkeinstellungen am PC an.

  • Gib die IP-Adresse der Ladestation im Webbrowser ein.

  • Melde dich an und wechsle zu den Einstellungen.

• Die Login-Daten für die erste Anmeldung im Webinterface stehen auf dem Konfigurationsetikett. Das Konfigurationsetikett befindet sich in einem Beutel, der dem Montagematerial beigelegt ist.

  • Nach der ersten Anmeldung muss aus Sicherheitsgründen das Passwort geändert werden.

Netzwerk Einstellungen

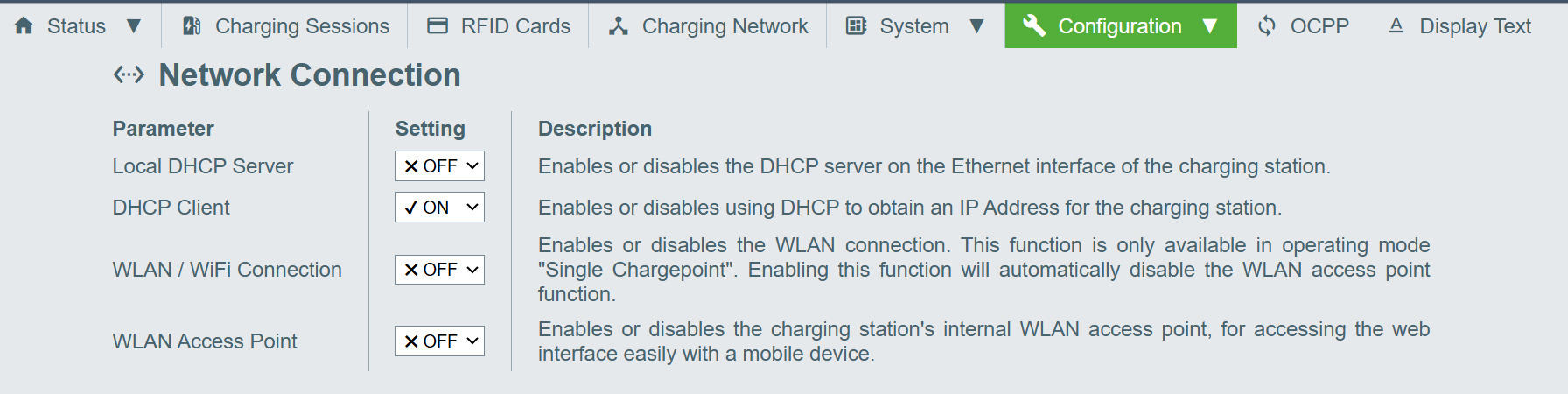

• Netzwerkverbindung und Zertifikate

  • Local DHCP Server: OFF

  • WLAN / WiFi Connection: OFF

• WLAN & Proxy

  • WLAN Access Point: OFF

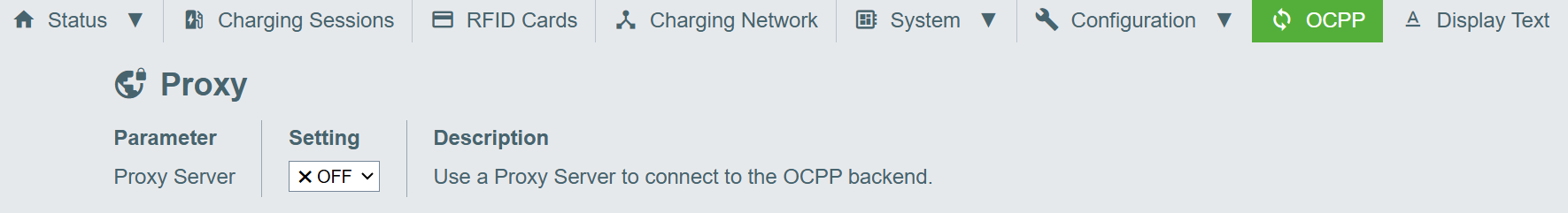

  • Proxy Server: OFF

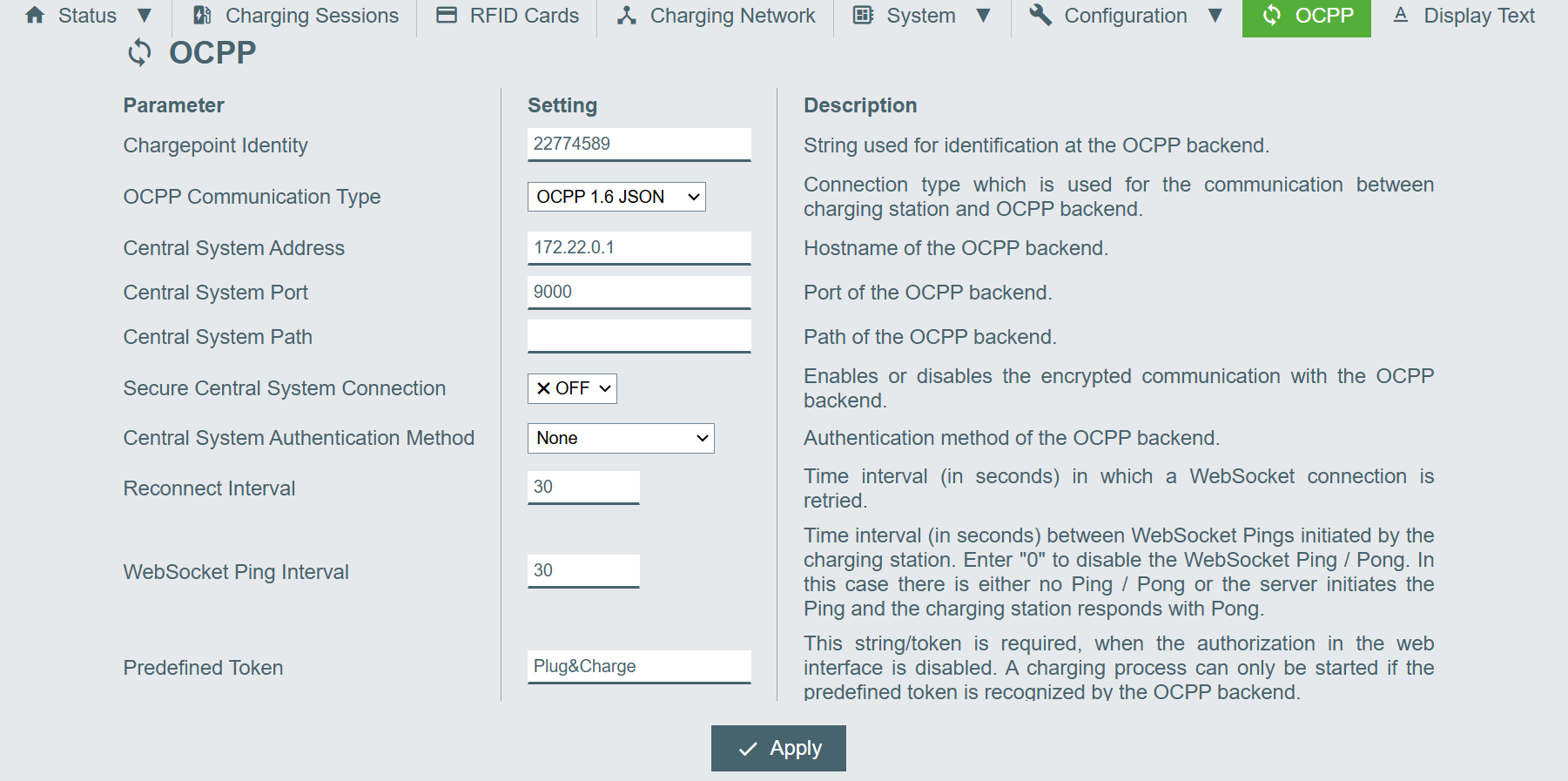

OCPP Einstellungen

• ChargePoint Identity: Seriennummer

• OCPP Communication Type: OCPP 1.6 JSON

• Central System Hostname: 172.22.0.1

• Central System Port: 9000

• Secure Central System Connection: OFF

• Meter Values during charging session: 4 Sek

Weitere Einstellungen der Ladestation

Autorisierung Einstellungen

• Betriebsmodus: Single ChargePoint

• Autorisierung via Backoffice

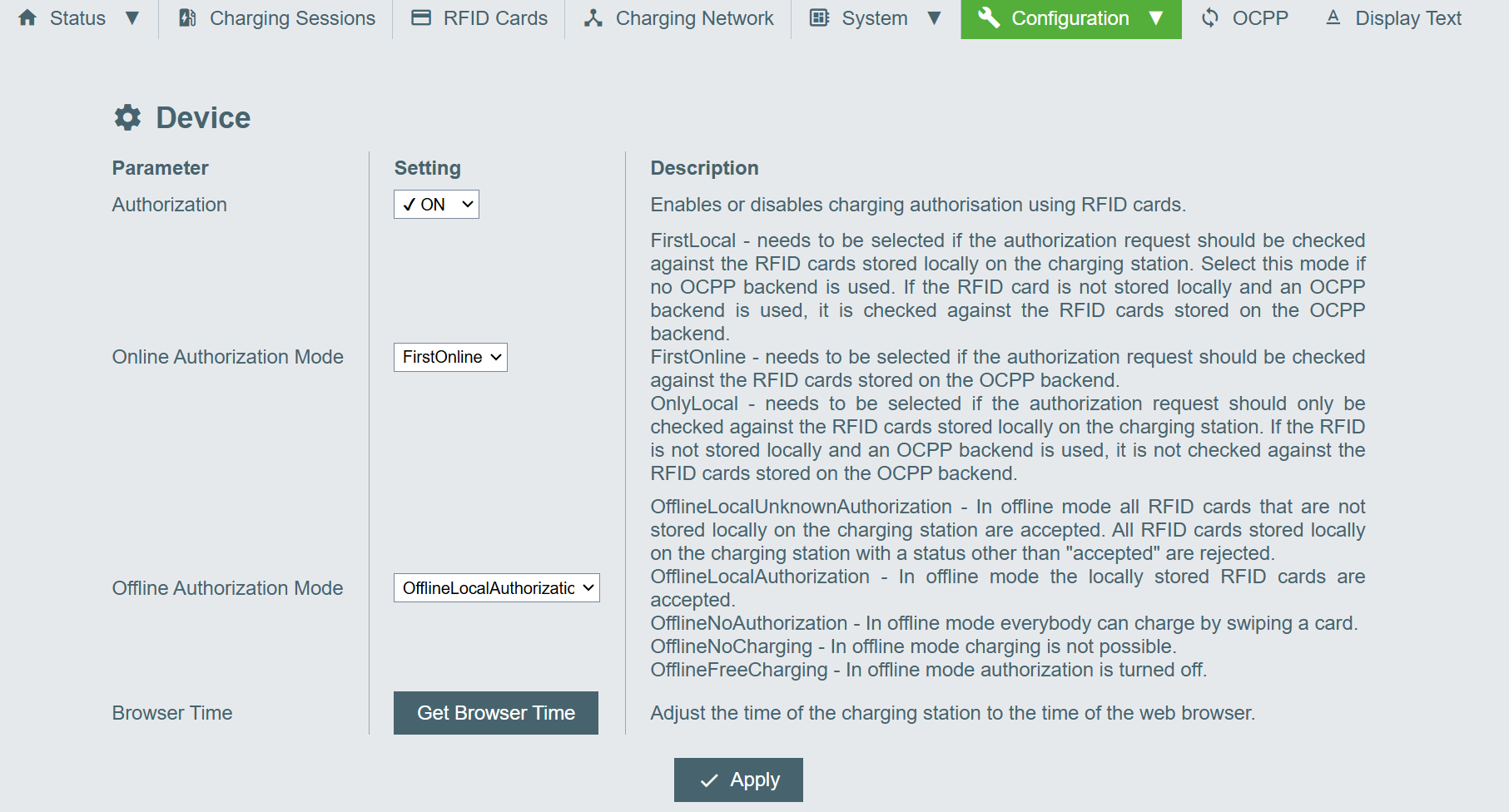

• Geräteeinstellungen

  • Authorization: ON

  • Online Authorzation Mode: FirstOnline

  • Offline Authorization Mode: OfflineLocalUnknownAuthorization

  • Klick “Get Browser Time”

  • Die restlichen Einstellungen: ON

Autocharge/Freies Laden Einstellungen

• Setze Authorization auf OFF

• Ändere den vordefinierten Token auf PLUGANDCHARGE

Fallback Einstellungen

• Failsafe charging current: 16 A (or other value)

• Offline Verhalten (ab v1.13)

Offline-Verhalten Einstellungen

• Offline Authorization mode: OfflineLocalAuthorization

• Änderungen speichern

DIP-Schalter Einstellungen an der Ladestation

• Deaktiviere den UDP-Server

  • Schalte hierzu den DIP-Schalter 1.3 aus (Position=OFF)

• Ladestrom

  • DIP-Schalter 1.6 - 1.8

Netzwerk und Ladepunktparameter

• Min Charge Current: 6

• Max Charge Current for Asymmetric Loads: 0
