ABL | eM4 - Konfiguration für ChargePilot ab v2.4p1

Verbindung mit der Ladestation

Lokale Verbindung

Verbindung zur Weboberfläche der Ladestation

1. Direkte Verbindung zur Ladestation

   1. Wenn du dich zum ersten Mal anmeldest oder die Station eine statische IP-Adresse hat, verbinde deinen Laptop direkt mit der Ladestation.

   2. Ändere die IP-Adresse deines Ethernet-Ports auf denselben IP-Bereich.

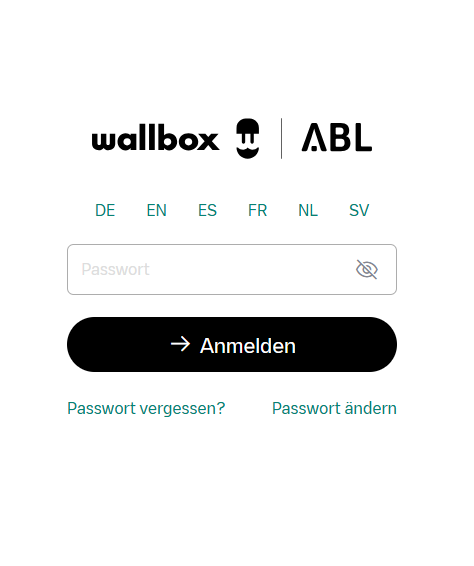

   3. Öffne deinen Webbrowser und gib <IP> oder die konfigurierte IP-Adresse der Ladestation ein, um auf die Anmeldeseite zu gelangen.

2. Indirekte Verbindung zur Ladestation via DHCP-Server

   1. Verbinde dein Ethernet-Kabel mit dem Router, der ebenfalls mit der Ladestation und dem DHCP-Server verbunden ist.

   2. Öffne deinen Webbrowser und gib die IP-Adresse der Ladestation ein.

OCPP Einstellungen

Backend

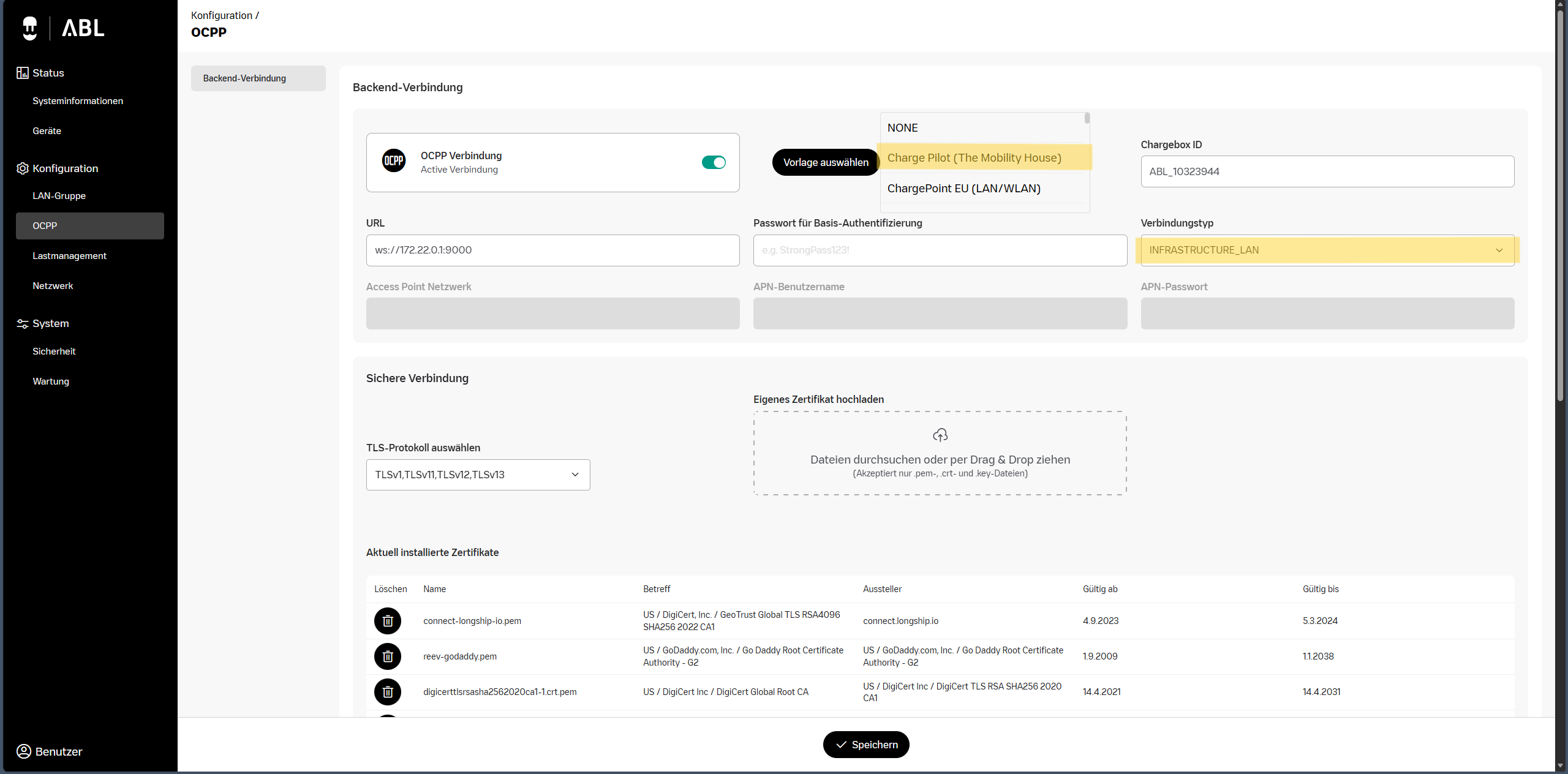

Navigiere zum Tab Konfiguration → OCPP

• OCPP Verbindung: aktiv

• Verbindungstyp: INFRASTRUCTURE_LAN

• Wähle die Vorlage für die OCPP Backend aus: ChargePilot (The Mobility House)

  • Das enthält die Konfiguration  ws://172.22.0.1:9000

OCPP ChargeBox ID

• Seriennummer der Ladestation als Standard oder wie im Installationsprotokoll angegeben

• Konfigurationen speichern
