ABL | eMH3 - Konfiguration für ChargePilot

Geändert am Di, 1 Apr um 12:53 NACHMITTAGS

Bevor Sie mit der Konfiguration beginnen, überprüfen Sie bitte, ob die Firmware-Version der Ladestation mit der neuesten kompatiblen Firmware-Version übereinstimmt.

Verbindung mit der Ladestation

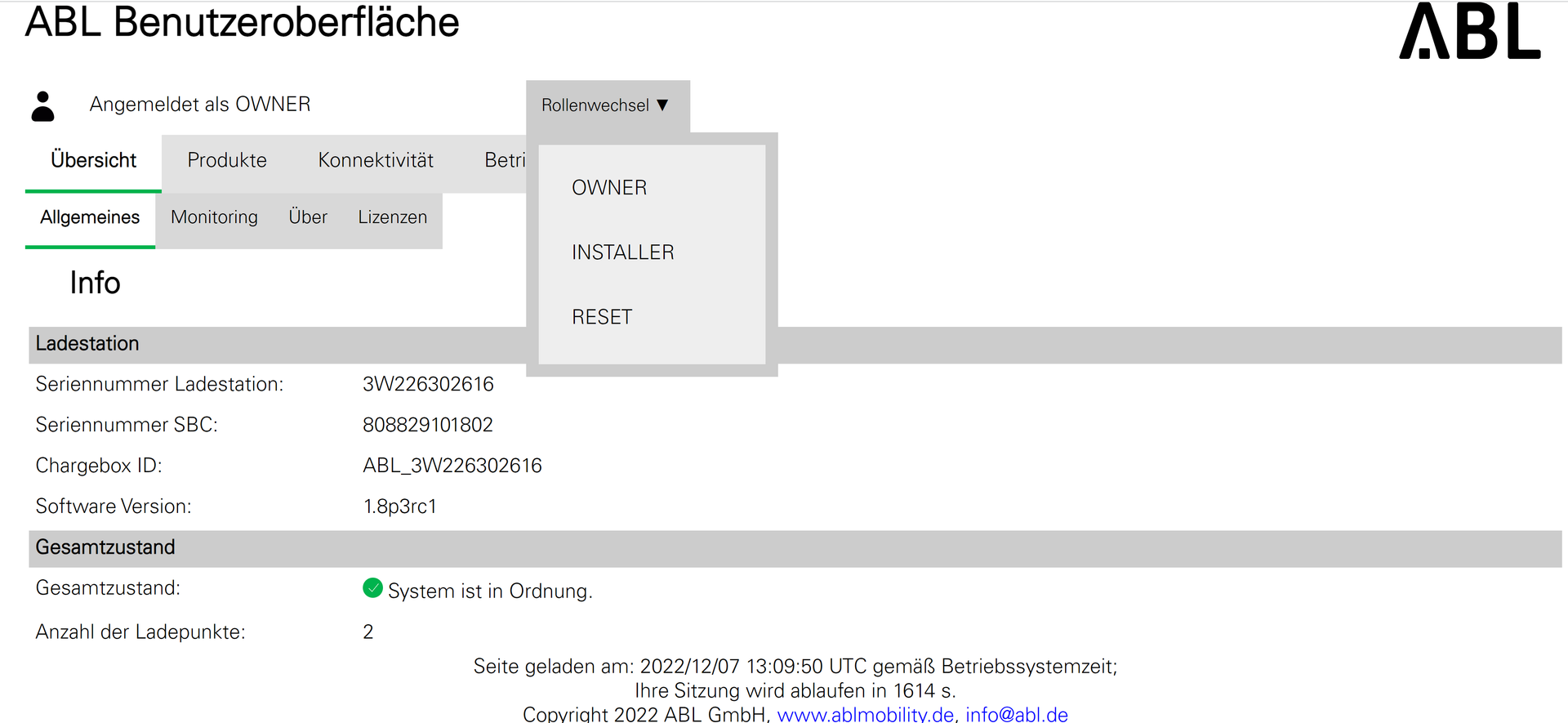

Lokale Verbindung Um auf das ABL Web Portal zuzugreifen, gib bitte die IP-Adresse der Ladestation in deinen Webbrowser ein. Über den Button Rollenwechsel kannst du die Einstellungsrechte auf Installer setzen. Damit wechselst du in den Admin-Modus, in dem du die Konfiguration der Ladestation ändern kannst. Direkte Verbindung zur Ladestation Schließe dein Ethernet-Kabel an die RJ45-Buchse im Deckel der Ladestation an (neben dem GMS-Modul). Ändere die IP-Einstellung für deinen Ethernet-Adapter auf 169.254.1.2. Öffne deinen Browser und gib 169.254.1.1:8300 ein. Indirekte Verbindung zur Ladestation über den DHCP-Server Verbinde dein Ethernet-Kabel mit einem freien Port des Routers/Switches (Der Router muss gleichzeitig mit der gewünschten Ladestation und dem DHCP-Server verbunden sein.) Öffne deinen Webbrowser und gib "Ladestations-IP:8300" oder "Ladestations-IP:80" in das Suchfeld ein. Die passende Ladestations-IP kannst du über die Logs des DHCP-Service in Balena finden. (Dafür ist ein Neustart der Ladestation erforderlich.)
Netzwerk Einstellungen
Bevorzugtes Netzwerk Wähle Konnektivität → OCPP → LAN Aktiviere DHCP Klicke Speichern
OCPP Einstellungen
Wähle Konnektivität → OCPP Konfiguriere die folgenden Einstellungen: OCPP Version: 1.6 Die “URL-Adresse” muss die IP-Adresse des Controllers sein (Standard: ws://172.22.0.1:9000) Die ChargeBox-ID muss mit der Device-ID in der Admin UI identisch sein: ABL_<Serialnummer der Station> z. B. ABL_3W226302616 Ändere den Lokalen Port auf: 9000 Entferne den Inhalt aus dem Feld des lokalen Pfad und setze “/” ein Klicke Speichern
Weitere Einstellungen der Ladestation

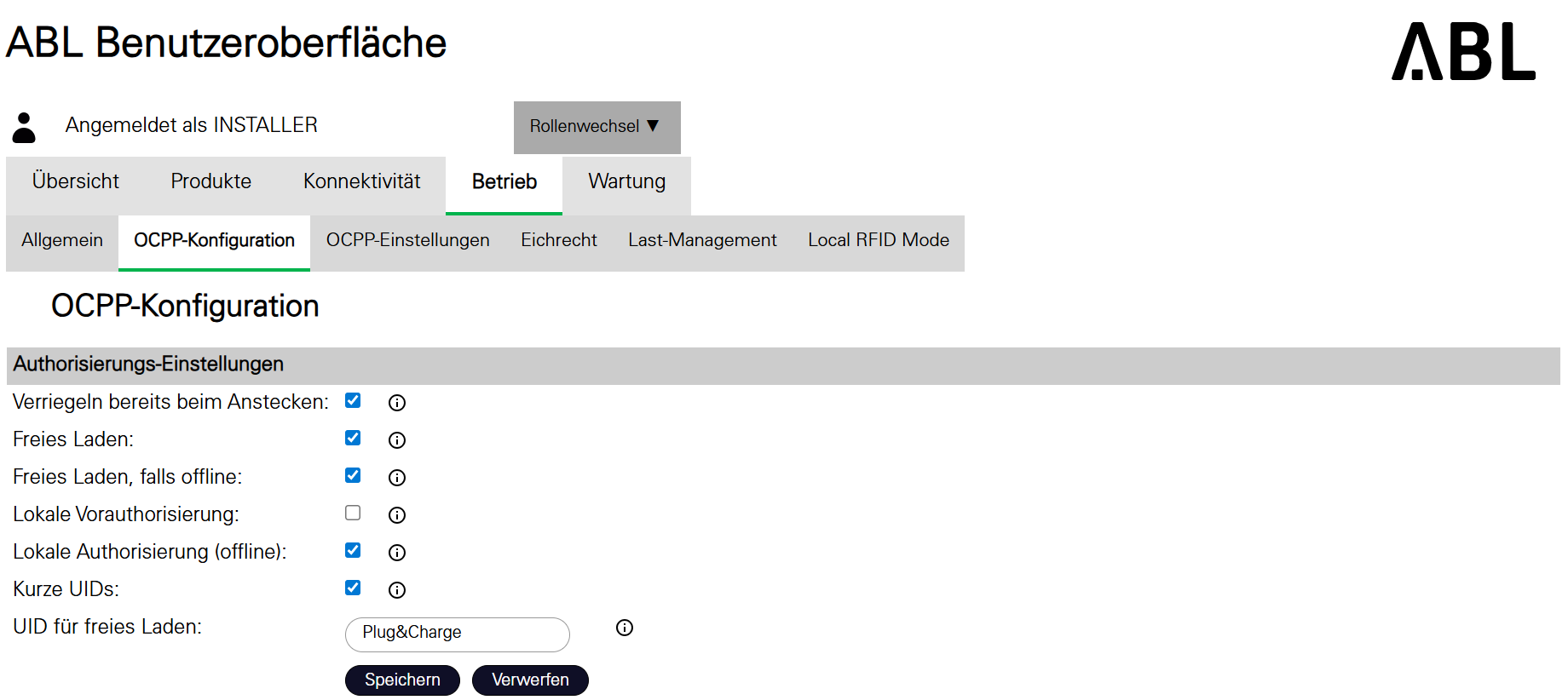

Autorisierung Einstellungen Wähle Betrieb → OCPP-Konfiguration → Setze bei den folgenden Kontrollkästchen einen Haken: Verriegeln bereits beim Anstecken Lokale Vorautorisierung Lokale Autorisierung (offline) Klicke Speichern
Autocharge/Freies Laden Einstellungen Wenn diese Funktion aktiv ist, startet die Ladestation die Transaktion entweder mit dem, in der Ladestation vordefinierten, Identifier, oder mit der EV MAC-Adresse (Plug & Charge). Autocharge Wähle Betrieb → OCPP-Konfiguration→ Setze bei den folgenden Kontrollkästchen einen Haken: Freies Laden Freies Laden, falls offline Die UID für freies Laden ist “PLUGANDCHARGE” Klicke Speichern
Lademanagement Wähle Betrieb → Last-Management Setzen Sie Regelalogrithmus auf Gruppen-Laststeller Standard Edition Setzen Sie die maximal zulässige Stromstärke auf: 32 A Das Feld Ladepunkt mit Priorität muss leer sein. Klicke Speichern Der Grenzwert für eine maximal zulässige Stromstärke von 32 A kann weggelassen werden, wenn eine Synchronisation mit dem LIM-SL-1 Wert im Abschnitt Lade-Einstellungen aktiviert wurde.
