Schneider Electric | EVlink P2/Wallbox G4 Smart - Konfiguration für ChargePilot

Verbindung mit der Ladestation

Lokale Verbindung

Verbindung zur Weboberfläche der Ladestation

1. Direkte Verbindung zur Ladestation

   1. Wenn du dich zum ersten Mal anmeldest oder die Station eine statische IP-Adresse hat, verbinde deinen Laptop direkt mit der Ladestation.

   2. Ändere die IP-Adresse deines Ethernet-Ports auf denselben IP-Bereich.

   3. Öffne deinen Webbrowser und gib 192.168.0.102 oder die konfigurierte IP-Adresse der Ladestation ein, um auf die Anmeldeseite zu gelangen.

2. Indirekte Verbindung zur Ladestation via DHCP-Server

   1. Verbinde dein Ethernet-Kabel mit dem Router, der ebenfalls mit der Ladestation und dem DHCP-Server verbunden ist.

   2. Öffne deinen Webbrowser und gib die IP-Adresse der Ladestation ein.

Netzwerk Einstellungen

Ethernet

• Gehe zu Configuration → Network

• Automatically obtain IP address: ON

OCPP Einstellungen

Backend

• Gehe zu Configuration → Supervision

• OCPP Version: 1.6

• Supervision URL : ws://172.22.0.1:9000

OCPP ChargeBox ID (Charging Station ID)

• Seriennummer der Ladestation als Standard oder wie im Installationsprotokoll angegeben

Weitere Einstellungen der Ladestation

Autorisierung Einstellungen

• Gehe zu Configuration → General Settings

• Setze die folgenden Parameter:

  • Station type: Supervised

  • Authentication done by: Supervison

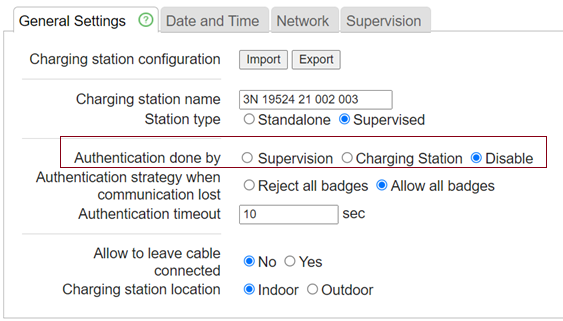

Autocharge/Freies Laden Einstellungen

• Gehe zu Configuration → General Settings

• Setze die folgenden Parameter:

  • Authentication done by: Disable

• Gehe zu Configuration → Supervision

• Setze die folgenden Parameter:

  • Default User ID Tag z.B. unser Standard tag PLUGANDCHARGE

Offline-Verhalten Einstellungen

• Gehe zu Configuration → General Settings

• Authentication strategy when communication lost: Reject / Allow all badges (according to the site requirement)

Energiemanagement Einstellungen

• Gehe zu Energy Management

• Setze die folgenden Parameter

  • Load balancing: Disabled

  • Controlled by external system: Yes

• Klicke “Save and and reboot”
