Verbindung mit der Ladestation

Lokale Verbindung

Um auf das ABL Web Portal zuzugreifen, gib bitte die IP-Adresse der Ladestation in deinen Webbrowser ein.

Über den Button Rollenwechsel kannst du die Einstellungsrechte auf Installer setzen. Damit wechselst du in den Admin-Modus, in dem du die Konfiguration der Ladestation ändern kannst.

1. Direkte Verbindung zur Ladestation

   1. Schließe dein Ethernet-Kabel an die RJ45-Buchse im Deckel der Ladestation an (neben dem GMS-Modul).

   2. Ändere die IP-Einstellung für deinen Ethernet-Adapter auf 169.254.1.2.

   3. Öffne deinen Browser und gib 169.254.1.1:8300 ein.

2. Indirekte Verbindung zur Ladestation über den DHCP-Server

   1. Verbinde dein Ethernet-Kabel mit einem freien Port des Routers/Switches (Der Router muss gleichzeitig mit der gewünschten Ladestation und dem DHCP-Server verbunden sein.)

   2. Öffne deinen Webbrowser und gib "Ladestations-IP:8300" oder "Ladestations-IP:80" in das Suchfeld ein. Die passende Ladestations-IP kannst du über die Logs des DHCP-Service in Balena finden. (Dafür ist ein Neustart der Ladestation erforderlich.)

Netzwerk Einstellungen

Bevorzugtes Netzwerk

• Wähle Konnektivität → OCPP → LAN

• Aktiviere LAN

• LAN Konfiguration: “LAN DYNAMIC”

• Klicke Speichern

OCPP Einstellungen

• Wähle Konnektivität → OCPP

• Konfiguriere die folgenden Einstellungen:

  • OCPP Version: 1.6

  • Die “URL-Adresse” muss die IP-Adresse des Controllers sein (Standard: ws://172.22.0.1:9000)

  • Die ChargeBox-ID muss mit der Device-ID in der Admin UI identisch sein:
    ABL_<Serialnummer der Station>
    z. B. ABL_3W226302616

  • Ändere den Lokalen Port auf: 9000

  • Entferne den Inhalt aus dem Feld des lokalen Pfad und setze “/” ein

• Klicke Speichern

• Gehe zu Wartung → System → Soft-Reset ausführen

Weitere Einstellungen der Ladestation

Autorisierung Einstellungen

• Wähle Betrieb → OCPP-Konfiguration → Setze bei den folgenden Kontrollkästchen einen Haken:

  • Verriegeln bereits beim Anstecken

  • Lokale Vorautorisierung

  • Lokale Autorisierung (offline)

• Klicke Speichern

Autocharge/Freies Laden Einstellungen

Autocharge

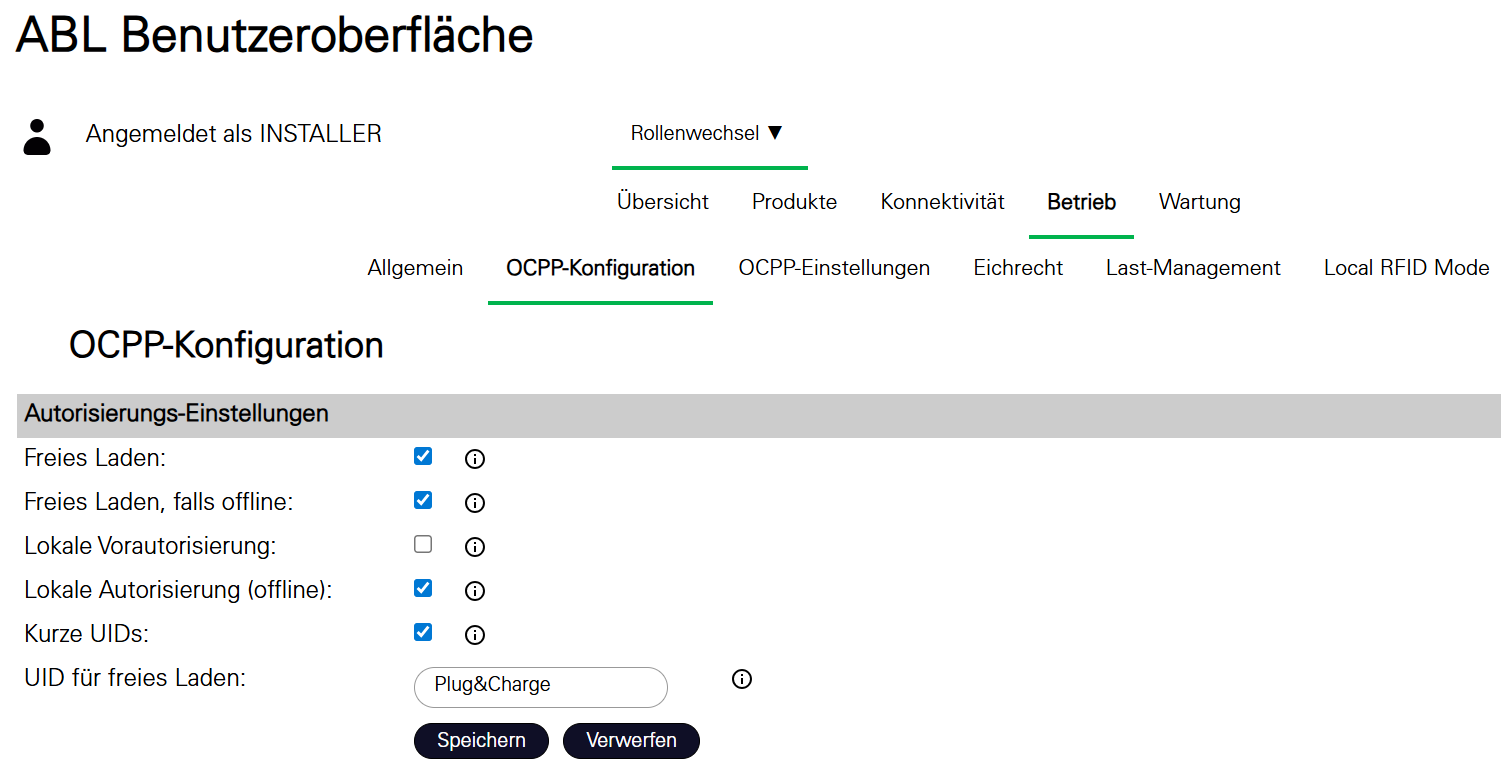

• Wähle Betrieb → OCPP-Konfiguration → Setze bei den folgenden Kontrollkästchen einen Haken:

  • Freies Laden

  • Freies Laden, falls offline

• Die UID für freies Laden ist “PLUGANDCHARGE”
• Klicke Speichern

1. Wähle den zu konfigurierenden Controller

2. Klicke Weiter.

1. Leg ein Passwort für den Zugriff auf die Ladestation fest, wenn du dich später mit ihr verbindest.

2. Klicke Weiter.

1. Wähl Ja, wenn die Ladestation auch an einen WLAN-Router angeschlossen ist, andernfalls wähl Nein.

1. Wählen Sie LAN

1. Wähl LAN, wenn dein Controller über LAN mit den Extendern verbunden ist. Wähl WLAN, wenn dein Controller über WLAN mit den Extendern verbunden ist.

1. Wähle Nein

1. Gebe die eingespeicherte Sicherungskapazität an dieser Ladestation ein

1. Wähl Vorlage verwenden für ChargePilot, oder

2. Wähl Manuelle Eingabe

1. Konfiguriere die folgenden Einstellungen:

   1. URL: ws://172.22.0.1:9000

   2. OCPP Version: 1.6

   3. Ladestation ID muss mit der Device-ID in der Admin UI identisch sein:
      ABL_<Serialnummer der Station>

2. Wähle Weiter

1. Charger wird neu gestartet, nach dem Neustart wird ein QR-Code für Verbindungsinformationen erstellt
