Alfen | Eve Double - Konfiguration für ChargePilot

Geändert am Di, 1 Apr um 10:46 VORMITTAGS

Bevor Sie mit der Konfiguration beginnen, überprüfen Sie bitte, ob die Firmware-Version der Ladestation mit der neuesten kompatiblen Firmware-Version übereinstimmt.

Verbindung mit der Ladestation
Lokale VerbindungVerbindung zur ACE Service Installer AppDer ACE Service Installer verwendet Broadcast-Nachrichten, um die IP der Station zu finden. Wenn der Laptop also eine Intranet-Verbindung zum Ladepunkt hat, wird er in der Liste der verfügbaren Ladegeräte mit ihren IPs erscheinen. Bitte stelle sicher, dass sich dein Laptop über einen der Verbindungswege im selben Subnetz wie die Ziel-Ladestation befindet:
Direkte Verbindung zur Ladestation
Wenn du dich zum ersten Mal anmeldest oder die Station eine statische IP-Adresse hat, verbinde deinen Laptop direkt mit der Ladestation.
Ändere die IP-Adresse deines Ethernet-Ports auf denselben IP-Bereich.
Indirekte Verbindung zur Ladestation via DHCP-Server
Verbinde dein Ethernet-Kabel mit dem Router, der ebenfalls mit der Ladestation und dem DHCP-Server verbunden ist.
Download Seite für die ACE Service Installer App
Login Daten:
Username: <vom Hersteller erhalten>
PW: <vom Hersteller oder Kunden erhalten>

Open Screenshot 2024-12-17 150424-20241217-140438.png
OCPP Einstellungen
Navigiere zum Tab Connectivity
Das Kästchen „Advanced Settings“ aktivieren
„Manually enter backend settings“ auswählen
BackendVerbindungstyp: Ethernet
OCPP Modus: OCPP-J 1.6
WebSockets JSON OCPP URL des Backends: ws://172.22.0.1:9000/
OCPP ChargeBox ID
Navigiere zum Tab General
Bitte prüfe, ob die  Customer Ident. number mit der Seriennummer übereinstimmt, laut dem Installationsprotokoll
Open Screenshot 2024-12-17 151317-20241217-141320.png
Open image-20241230-144829.png
Open image-20241230-144637.png


Weitere Einstellungen der Ladestation
Autorisierung EinstellungenNavigiere zum Tab Authorization
Setze die Parameter wie folgt:
Authorization mode: RFID
Online action: Wait for authorization by Backoffice
Konfigurationen speichern
Open image-20241230-144913.png
Open image-20241230-144951.png
Autocharge/Freies Laden EinstellungenWenn diese Funktion aktiv ist, startet die Ladestation die Transaktion entweder mit dem, in der Ladestation vordefinierten, Identifier, oder mit der EV MAC-Adresse (Plug & Charge).
Navigiere zum Tab Authorization
Setze die Parameter wie folgt:
Authorization mode: Plug&Charge
Plug & charge ID: PLUG&CHARGE
Die Plug & Charge ID muss entsprechend im Backend hinterlegt werden
Konfigurationen speichern

Open image-20250205-141625.pn
Power SettingsNavigiere zum Tab Power settings
Stelle sicher, dass der maximale Stromwert der Station die maximale Sicherungsgrenze während des Ladevorgangs nicht überschreitet
Überprüfe, ob der maximale Stromwert des Connectors und der Steckertyp richtig eingestellt sind
Konfigurationen speichern
Open image-20241230-145035.png
Open image-20241230-145123.png
Open image-20241230-145209.png


Load Balancing SettingsPrüfen, ob beide Connectors über eine Stromleitung oder über zwei Stromleitungen versorgt werden. Wenn die Station nur über eine Stromleitung versorgt wird, stelle sicher, dass die interne statische Lastverteilung aktiviert ist! (Siehe auch die Tabelle 1 unten.)
Open image-20241230-155122.pn

Tablle 1


Alfen Eve Double (zwei Stromleitungen)
Alfen Eve Double (eine Stromleitung)
Max. Leistung
44 kW (2x 22 kW)
22 kW (2x 11 kW)
Station Max. Strom
64 A
32 A
Stecker 1 Max. Strom
32 A
32 A → internes Lastmanagement
Stecker 2 Max. Strom
32 A
32 A → internes Lastmanagement
Statische Lastverteilung
DEACTIVATED
ACTIVATED

	Alfen Eve Double (zwei Stromleitungen)	Alfen Eve Double (eine Stromleitung)
Max. Leistung	44 kW (2x 22 kW)	22 kW (2x 11 kW)
Station Max. Strom	64 A	32 A
Stecker 1 Max. Strom	32 A	32 A → internes Lastmanagement
Stecker 2 Max. Strom	32 A	32 A → internes Lastmanagement
Statische Lastverteilung	DEACTIVATED	ACTIVATED

War dieser Artikel hilfreich?

Verbindung mit der Ladestation
Lokale Verbindung Verbindung zur ACE Service Installer App Der ACE Service Installer verwendet Broadcast-Nachrichten, um die IP der Station zu finden. Wenn der Laptop also eine Intranet-Verbindung zum Ladepunkt hat, wird er in der Liste der verfügbaren Ladegeräte mit ihren IPs erscheinen. Bitte stelle sicher, dass sich dein Laptop über einen der Verbindungswege im selben Subnetz wie die Ziel-Ladestation befindet: Direkte Verbindung zur Ladestation Wenn du dich zum ersten Mal anmeldest oder die Station eine statische IP-Adresse hat, verbinde deinen Laptop direkt mit der Ladestation. Ändere die IP-Adresse deines Ethernet-Ports auf denselben IP-Bereich. Indirekte Verbindung zur Ladestation via DHCP-Server Verbinde dein Ethernet-Kabel mit dem Router, der ebenfalls mit der Ladestation und dem DHCP-Server verbunden ist. Download Seite für die ACE Service Installer App Login Daten: Username: <vom Hersteller erhalten> PW: <vom Hersteller oder Kunden erhalten>	Open Screenshot 2024-12-17 150424-20241217-140438.png
OCPP Einstellungen
Navigiere zum Tab Connectivity Das Kästchen „Advanced Settings“ aktivieren „Manually enter backend settings“ auswählen Backend Verbindungstyp: Ethernet OCPP Modus: OCPP-J 1.6 WebSockets JSON OCPP URL des Backends: ws://172.22.0.1:9000/ OCPP ChargeBox ID Navigiere zum Tab General Bitte prüfe, ob die Customer Ident. number mit der Seriennummer übereinstimmt, laut dem Installationsprotokoll	Open Screenshot 2024-12-17 151317-20241217-141320.png Open image-20241230-144829.png Open image-20241230-144637.png
Weitere Einstellungen der Ladestation

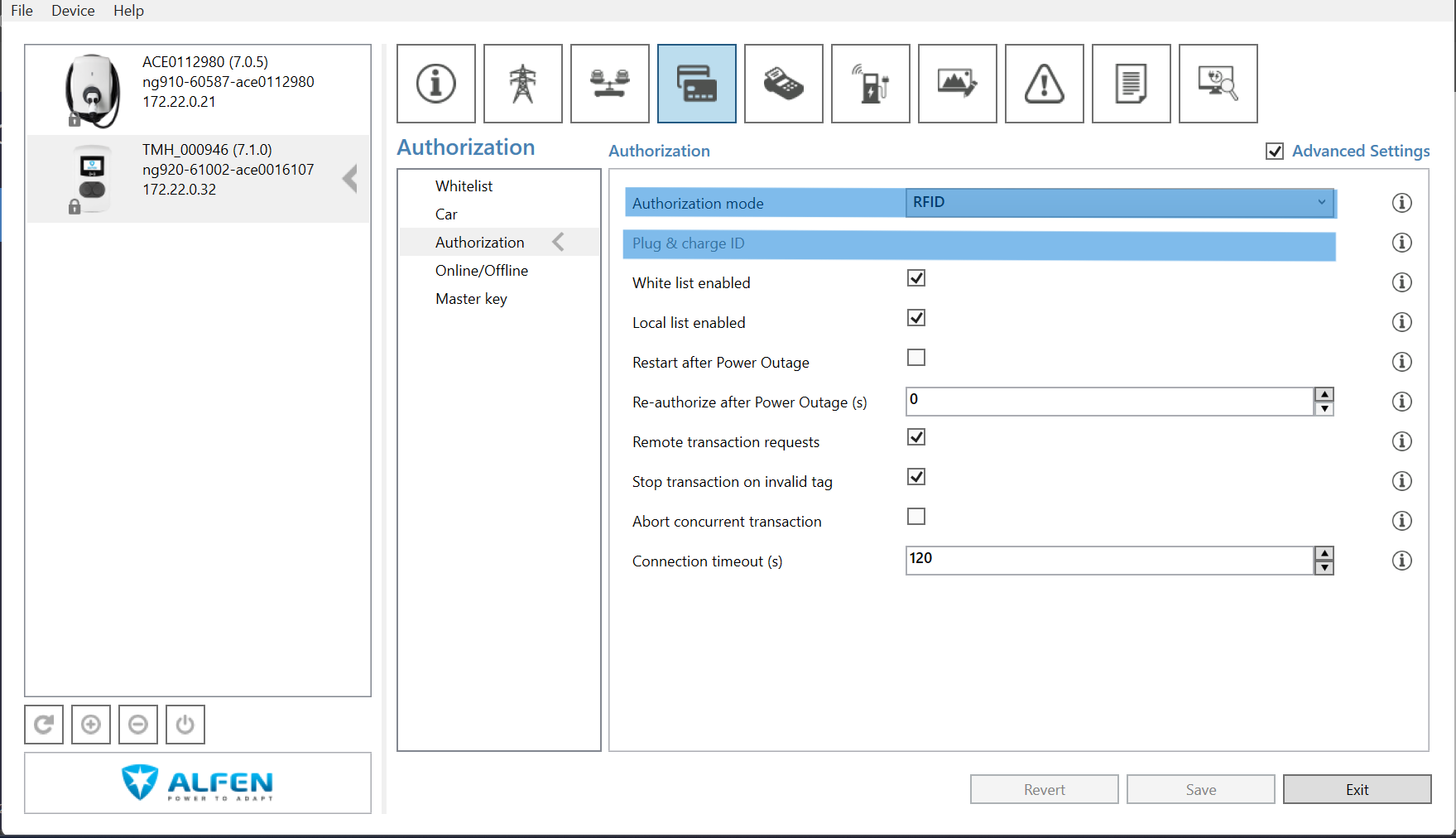

Autorisierung Einstellungen Navigiere zum Tab Authorization Setze die Parameter wie folgt: Authorization mode: RFID Online action: Wait for authorization by Backoffice Konfigurationen speichern	Open image-20241230-144913.png Open image-20241230-144951.png
Autocharge/Freies Laden Einstellungen Wenn diese Funktion aktiv ist, startet die Ladestation die Transaktion entweder mit dem, in der Ladestation vordefinierten, Identifier, oder mit der EV MAC-Adresse (Plug & Charge). Navigiere zum Tab Authorization Setze die Parameter wie folgt: Authorization mode: Plug&Charge Plug & charge ID: PLUG&CHARGE Die Plug & Charge ID muss entsprechend im Backend hinterlegt werden Konfigurationen speichern	Open image-20250205-141625.pn
Power Settings Navigiere zum Tab Power settings Stelle sicher, dass der maximale Stromwert der Station die maximale Sicherungsgrenze während des Ladevorgangs nicht überschreitet Überprüfe, ob der maximale Stromwert des Connectors und der Steckertyp richtig eingestellt sind Konfigurationen speichern	Open image-20241230-145035.png Open image-20241230-145123.png Open image-20241230-145209.png
Load Balancing Settings Prüfen, ob beide Connectors über eine Stromleitung oder über zwei Stromleitungen versorgt werden. Wenn die Station nur über eine Stromleitung versorgt wird, stelle sicher, dass die interne statische Lastverteilung aktiviert ist! (Siehe auch die Tabelle 1 unten.)	Open image-20241230-155122.pn
