ChargeLine | Business/Home - Konfiguration für ChargePilot

Verbindung mit der Ladestation

Lokale Verbindung

Verbindung zur Weboberfläche der Ladestation

1. Direkte Verbindung zur Ladestation via Hotspot

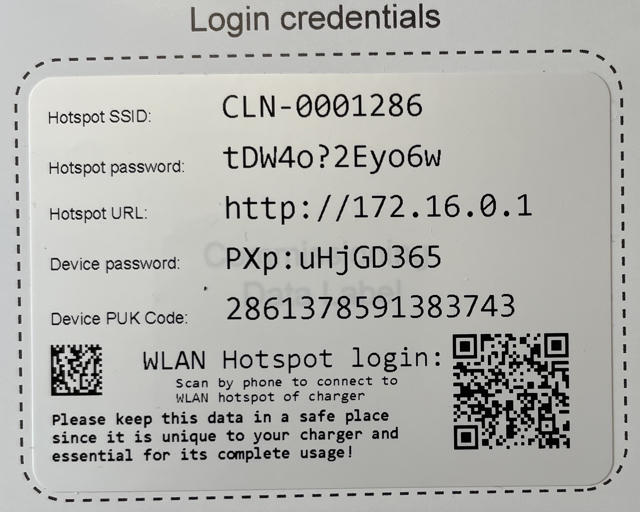

   1. Verbinde deinen Laptop direkt mit dem von der Ladestation bereitgestellten Hotspot unter der Hotspot-SSID (standardmäßig die Seriennummer bzw. die ChargerId).

   2. Öffne den Webbrowser und gib die Hotspot-URL http://172.16.0.1 und danach das Hotspot-Passwort ein.

2. Indirekte Verbindung zur Ladestation via DHCP-Server

   1. Verbinde dein Ethernet-Kabel mit dem Router, der ebenfalls mit der Ladestation und dem DHCP-Server verbunden ist.

   2. Öffne den Webbrowser und gib die IP-Adresse der Ladestation ein.

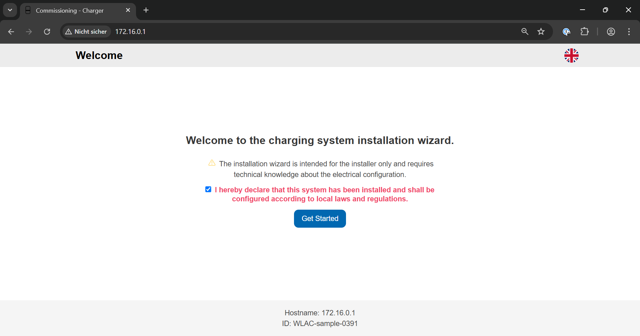

Bei der ersten Verbindung/Inbetriebnahme gelangst du auf eine Installation-Wizard Seite.

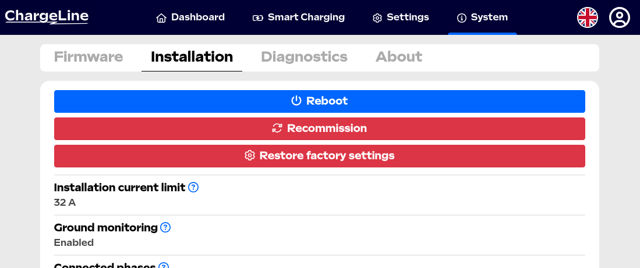

Bei einer bereits in Betrieb genommenen Ladestation kannst du über System → Installation zur Seite für die Wiederinbetriebnahme navigieren, um den Inbetriebnahmeprozess erneut zu starten.

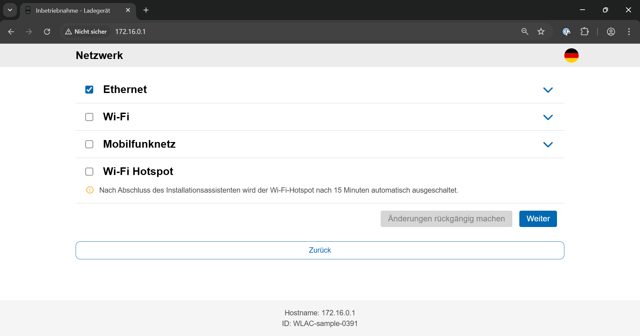

Netzwerk Einstellungen

Ethernet

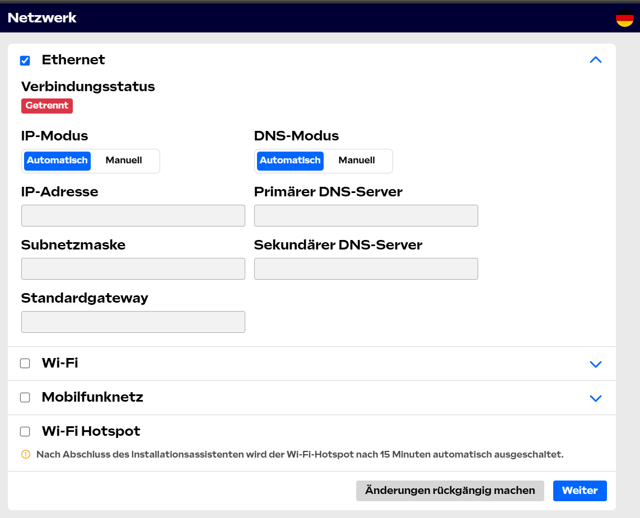

Auf der Seite Netzwerk konfiguriere die Einstellungen wie folgt:

• IP-Modus: Automatisch

• DNS-Modus: Automatisch

Lastmanagement Einstellungen

Auf der Seite Allgemeine Installation konfiguriere die Einstellungen wie folgt:

• Gruppenlastausgleich aktivieren: Nein

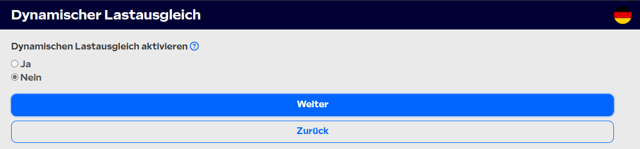

• Dynamischer Lastausgleich aktivieren: Nein

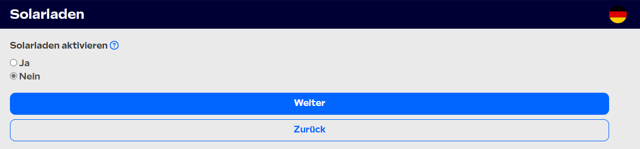

• Solarladen aktivieren: Nein

• Haushaltsgrenze aktivieren: Nein

OCPP Einstellungen

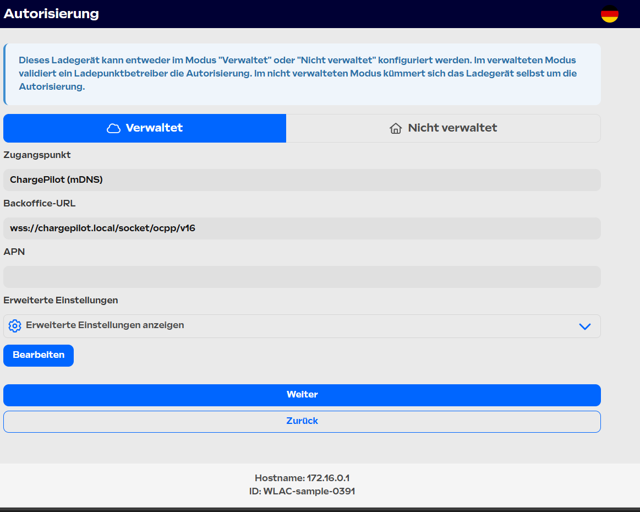

Auf der Seite Autorisierung konfiguriere die Einstellungen wie folgt:

Backend

• Autorisierung: Verwaltet

• Zugangspunkt: ChargePilot (mDNS)

• Backoffice-URL: wss://chargepilot.local/socket/ocpp/v16

NTP Server

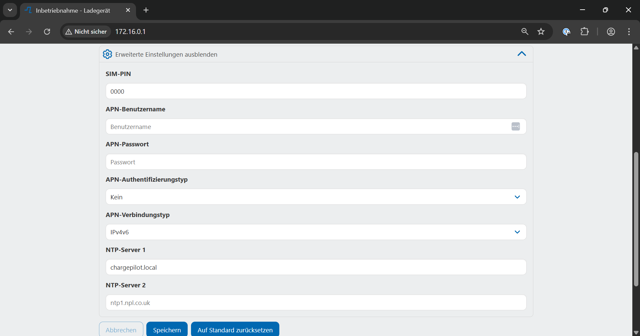

Erweitere die erweiterten Einstellungen und konfiguriere die Parameter wie folgt (falls nicht vorhanden):

• NTP-Server 1: chargepilot.local

• NTP-Server 2: ptbtimer1.ptb.de oder 172.22.0.1

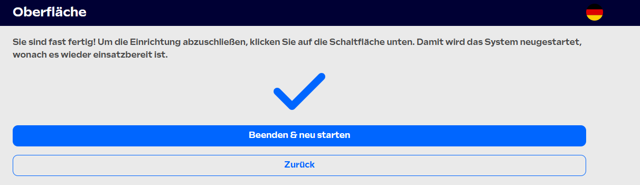

Auf der letzten Seite, klicke auf Beenden & neu starten.
